СКС. Офиста кабель тарту. Қалай жасалады?
Кеңсе желісін қалай дұрыс жобалау керек? Кабельдік желінің артықшылығы қандай? Structured cabling деген не?
"Кабель деген баяғы заман, кабель аяқтың астында оратылып жатады, Wi-Fi жетеді". Осындай ойдың болуы әрине заңды. Бірақ жоспарланып жасалған желінің артықшылығы өте көп.
Көп компанияда желі — біреу «керек жерге керек кабельді сүйреп апарғанда» пайда болады. Алғашында жұмыс істейді, бірақ компания өскен сайын, жаңа қызметкер, жаңа бөлме, жаңа құрылғы қосылған сайын бұл «стихиялы» желі бақылаудан шыға бастайды. Дұрыс жобаланған желі — сәнге еру емес, ол компанияның келесі 10-15 жылға созылатын негізі. Бұл мақалада structured cabling (структуралық кабельдеу) не екенін, кабельдік желі неге Wi-Fi-дан басым екенін және кеңсе желісін дұрыс жобалау қалай жүзеге асатынын толық талдаймыз.
📑 Мақала мазмұны

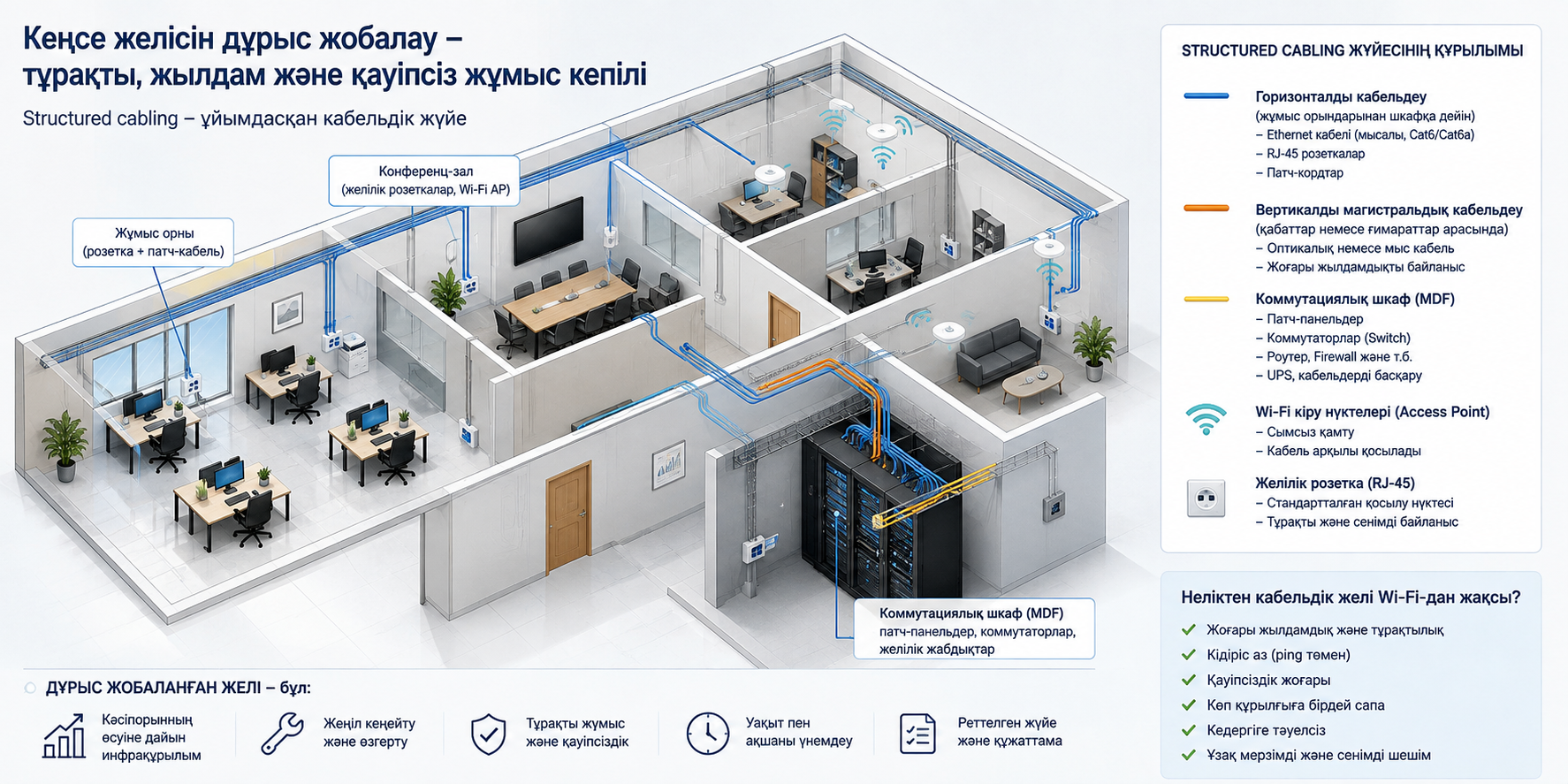

Structured cabling (СКС, структуралық кабельдеу) деген не
Structured cabling/CКС — бұл кездейсоқ тартылған кабельдер жиынтығы емес, халықаралық стандарттарға негізделген, алдын ала жоспарланған, біртұтас жүйе ретінде құрылған кабельдік инфрақұрылым. Оның негізгі идеясы — желінің әр бөлігі белгілі бір рөл атқаратын, бір-бірімен үйлесімді жұмыс істейтін алты кіші жүйеден (subsystem) тұрады:
| Кіші жүйе | Атқаратын қызметі |
|---|---|
| Entrance facility | Ғимаратқа сыртқы провайдерден келетін байланыс желісінің кіру нүктесі |
| Equipment room | Негізгі серверлер, маршрутизаторлар орналасқан орталық техникалық бөлме |
| Backbone cabling | Қабаттар мен ғимарат бөлімдері арасын жалғайтын магистральдық кабель (әдетте оптика) |
| Telecom room | Әр қабатта немесе аймақта орналасқан коммутатор мен патч-панель шкафы |
| Horizontal cabling | Telecom room-нан әр жұмыс орнына дейінгі кабель желісі |
| Work area | Қызметкердің үстелі — розетка, патч-корд, соңғы құрылғы |
Бұл жүйелілікті TIA/EIA-568 (АҚШ стандарты), ISO/IEC 11801 (халықаралық стандарт) және BICSI ұйымының үздік тәжірибелері (best practices) реттейді. Олар кабель категориясын, максималды ұзындықты (горизонталь сегмент үшін 90 метр), белгілеу (labeling) талаптарын және құжаттама жүргізу тәртібін бекітеді.
Жұлдыз топологиясы және оның логикасы
Structured cabling-тің негізгі принципі — жұлдыз (star) топологиясы: әр жұмыс орны бір-бірінен тәуелсіз, өз алдына бөлек кабельмен орталық патч-панельге жалғанады. Бұл — бір-біріне тізбектеп жалғанған («daisy-chain») схемадан түбегейлі өзгеше тәсіл.
🔴 Тізбектеп жалғау (daisy-chain)
- Бір коммутатордың ақауы бүкіл тізбекті сол сәтте өшіреді
- Ақауды тапсыз, тізбектің қай жерінде екенін анықтау қиын
- Жаңа құрылғы қосу — бүкіл тізбекті қайта құруды талап етеді
- Жылдамдық тізбектің ең баяу буынымен шектеледі
🟢 Жұлдыз топологиясы (star)
- Бір кабельдің ақауы тек сол жұмыс орнына ғана әсер етеді
- Ақау патч-панельден бірден көрінеді — қай порт, қай бөлме екені белгілі
- Жаңа жұмыс орнын қосу — тек бос портты пайдалану, бүкіл жүйеге тимейді
- Әр сегмент өз алдына толық жылдамдықпен жұмыс істейді
Дәл осы қағида — патч-панель мен коммутатор арасындағы қысқа, ұқыпты patch-кордтармен біріктірілуі — желіні «тірі», өзгертуге оңай ортаға айналдырады: қызметкер орын ауыстырса, жаңа құрылғы қосылса — бәрі бірнеше минутта, бүкіл жүйені бұзбай шешіледі.
Кабель категориялары: Cat5e-ден талшықты оптикаға дейін
Кабельдің категориясы оның қандай жылдамдықты, қандай қашықтыққа дейін тұрақты бере алатынын анықтайды. Дұрыс категорияны таңдау — артық шығын жасамай, әрі болашаққа «тар келмейтін» желі құрудың кілті.
| Категория | Максималды жылдамдық | Қашықтық (шамамен) | Қолданылу аясы |
|---|---|---|---|
| Cat5e | 1 Гбит/с | 100 м | Базалық офис желісі (бүгінде минимум деп саналады) |
| Cat6 | 1-10 Гбит/с* | 55-100 м | Заманауи офис үшін ұсынылатын стандарт |
| Cat6a | 10 Гбит/с | 100 м | Жоғары жүктемелі желі, серверлік байланыстар |
| Cat7 / Cat8 | 10-40 Гбит/с | 30-100 м | Мамандандырылған, өте жоғары жүктемелі орталар |
| Талшықты оптика (fiber) | 10 Гбит/с және одан жоғары | Километрлерге дейін | Қабаттар/ғимараттар арасындағы магистраль (backbone) |
*Cat6 қашықтыққа байланысты 1 немесе 10 Гбит/с жылдамдық бере алады.
Көпшілік жаңа офис үшін біз кемінде Cat6 кабелін ұсынамыз — бағасы Cat5e-ден шамалы ғана қымбат, бірақ желінің «қызмет мерзімін» бірнеше жылға ұзартады, себебі жабдықты жаңартқан сайын кабельді қайта тартудың қажеті болмайды.

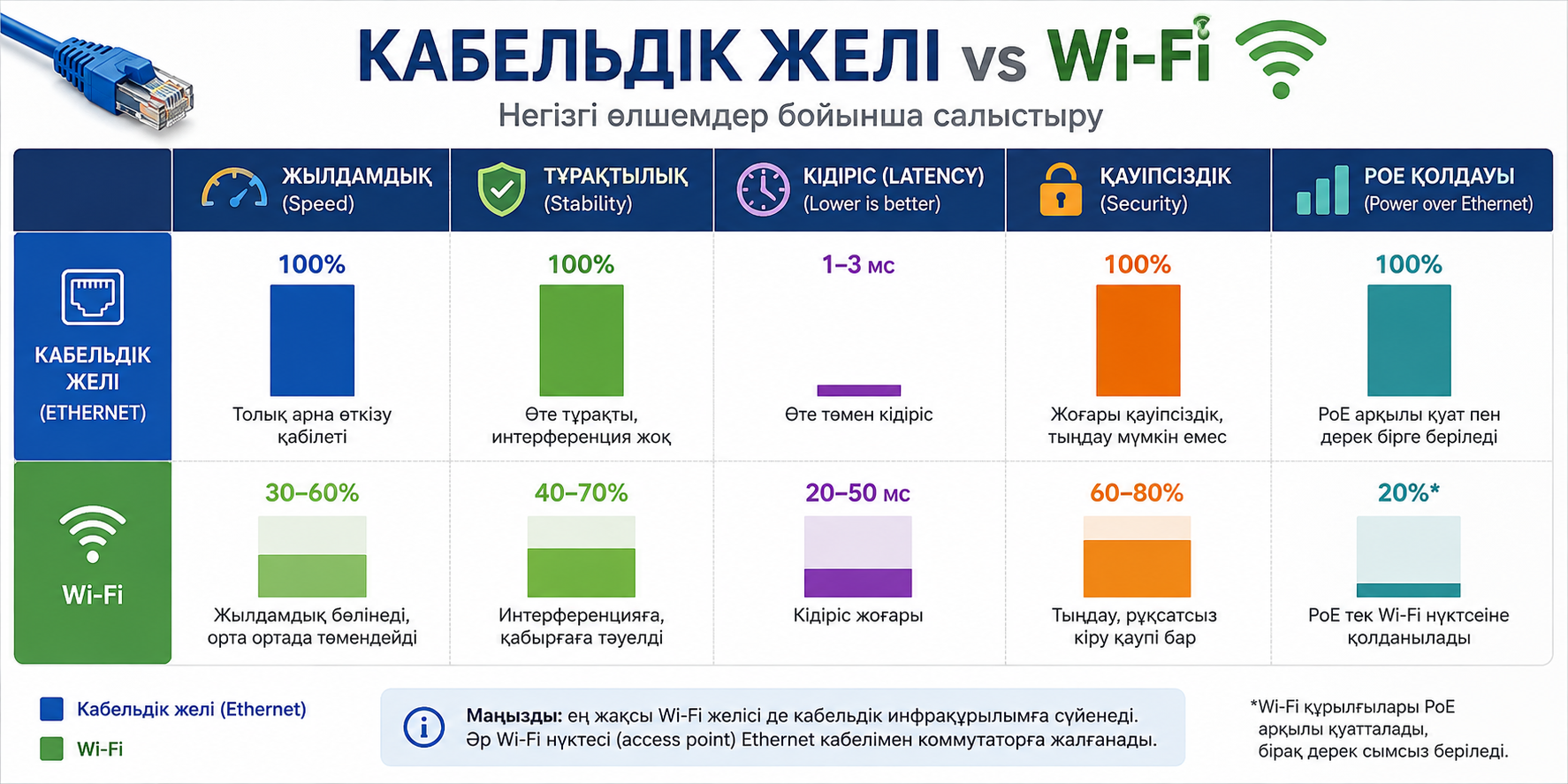

Кабельдік желінің Wi-Fi алдындағы артықшылықтары
Wi-Fi ыңғайлы, бірақ ол ешқашан кабельдік қосылымның орнын толық баса алмайды. Екеуі — бірін-бірі алмастыратын емес, бірін-бірі толықтыратын шешімдер.
🟢 Кабельдің артықшылығы
- Тұрақтылық — интерференция, көрші желі, қабырға кедергісі жоқ
- Толық жылдамдық — бөлінбейтін, толық арна өткізу қабілеті
- Төмен кідіріс (latency) — видеоконференция, IP-телефония үшін маңызды
- Жоғары қауіпсіздік — физикалық қолжетімділіксіз тыңдау мүмкін емес
- PoE (Power over Ethernet) — камера, IP-телефон, Wi-Fi нүктесіне бір кабельмен қуат пен деректі бірге беру
📶 Wi-Fi қашан қолданылады
- Ноутбук, телефон сияқты жылжымалы құрылғылар үшін
- Қонақтарға арналған кіру нүктесі
- Кабель тартуға мүмкіндік жоқ уақытша немесе тарихи ғимараттарда
- Кабельдің инфрақұрылымы бар жерде Wi-Fi нүктелерінің өзі де — кабельмен қосылады!
Маңызды нюанс: тіпті ең жақсы Wi-Fi желісінің өзі — кабельдік инфрақұрылымға сүйенеді. Әр Wi-Fi нүктесі (access point) міндетті түрде Ethernet кабелімен коммутаторға жалғанады. Сондықтан «Wi-Fi бар болса, кабель керек емес» деген түсінік — қате: сапалы Wi-Fi желісінің өзі сапалы кабельдік негізсіз мүмкін емес.

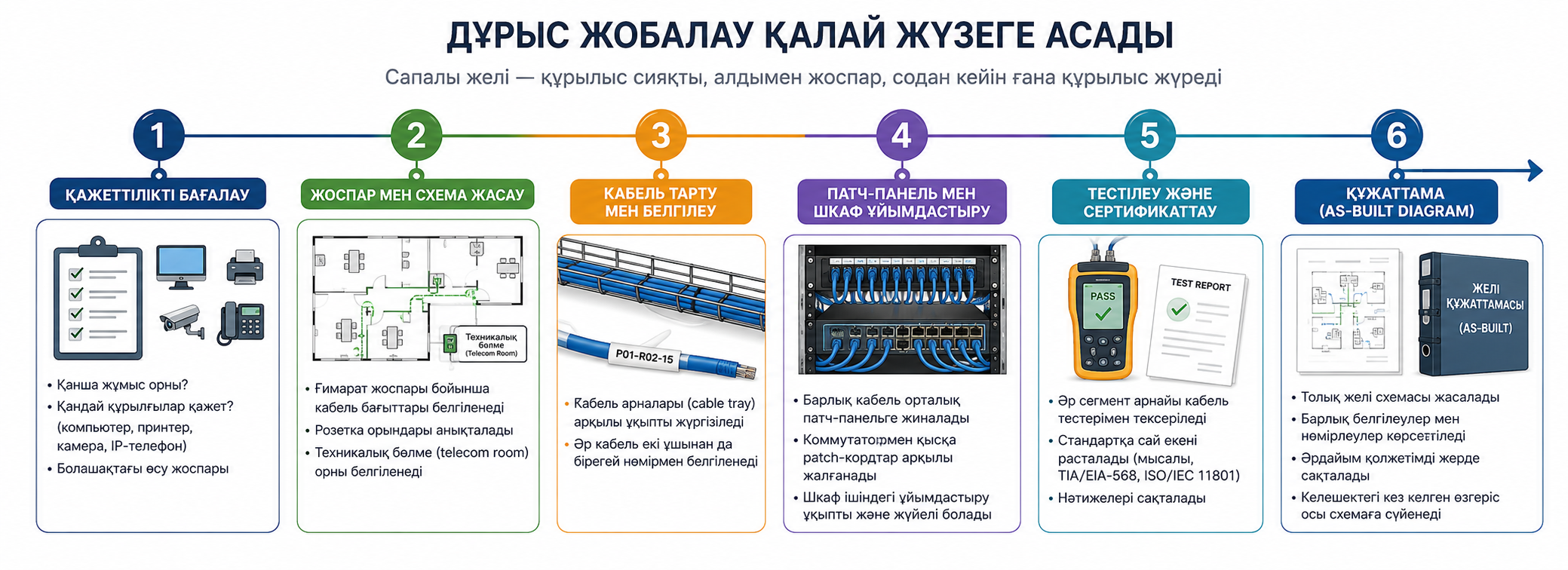

Дұрыс жобалау қалай жүзеге асады
Сапалы желі — құрылыс сияқты, алдымен жоспар, содан кейін ғана құрылыс жүреді. Кәсіби жобалау әдетте мына кезеңдерден тұрады:
1. Қажеттілікті бағалау
Қанша жұмыс орны, қандай құрылғылар (компьютер, принтер, камера, IP-телефон), болашақтағы өсу жоспары ескеріледі
2. Жоспар мен схема жасау
Ғимарат жоспары бойынша кабель бағыттары, розетка орындары, техникалық бөлме (telecom room) орны белгіленеді
3. Кабель тарту мен белгілеу
Әр кабель екі ұшынан да бірегей нөмірмен белгіленеді, кабель арналары (cable tray) арқылы ұқыпты жүргізіледі
4. Патч-панель мен шкаф ұйымдастыру
Барлық кабель орталық патч-панельге жиналады, коммутатормен қысқа patch-кордтар арқылы жалғанады
5. Тестілеу және сертификаттау
Әр сегмент арнайы кабель тестерімен тексеріліп, стандартқа сай екені расталады
6. Құжаттама (as-built diagram)
Толық желі схемасы жасалып, әрдайым қолжетімді жерде сақталады — келешекте кез келген өзгеріс осы схемаға сүйенеді

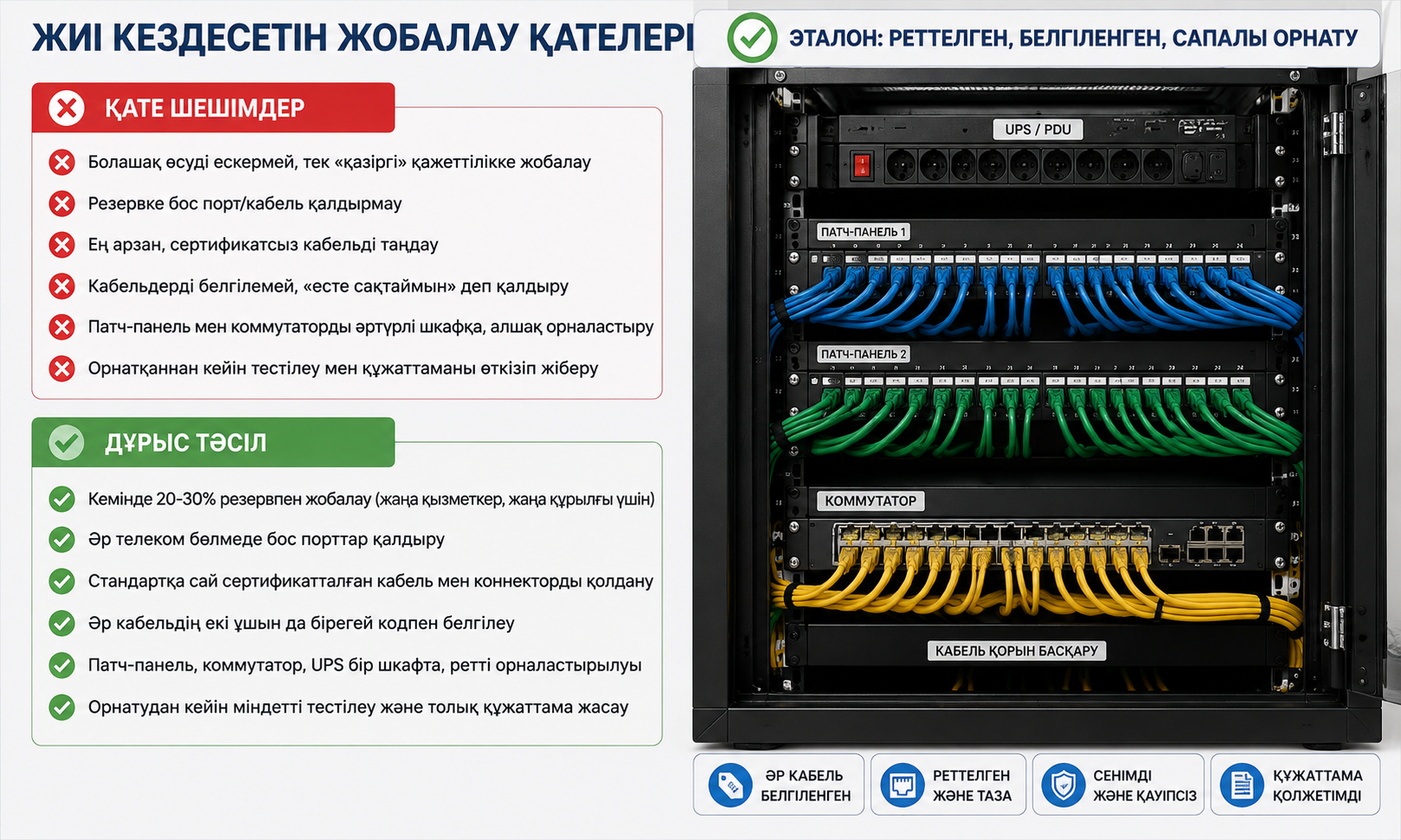

Жиі кездесетін жобалау қателері
🔴 Қате шешімдер
- Болашақ өсуді ескермей, тек «қазіргі» қажеттілікке жобалау
- Резервке бос порт/кабель қалдырмау
- Ең арзан, сертификатсыз кабельді таңдау
- Кабельдерді белгілемей, «есте сақтаймын» деп қалдыру
- Патч-панель мен коммутаторды әртүрлі шкафқа, алшақ орналастыру
- Орнатқаннан кейін тестілеу мен құжаттаманы өткізіп жіберу
🟢 Дұрыс тәсіл
- Кемінде 20-30% резервпен жобалау (жаңа қызметкер, жаңа құрылғы үшін)
- Әр телеком бөлмеде бос порттар қалдыру
- Стандартқа сай сертификатталған кабель мен коннекторды қолдану
- Әр кабельдің екі ұшын да бірегей кодпен белгілеу
- Патч-панель, коммутатор, UPS бір шкафта, ретті орналастырылуы
- Орнатудан кейін міндетті тестілеу және толық құжаттама жасау
Қорытындылай айтқанда: structured cabling — бір реттік шығын емес, ұзақ мерзімді инвестиция. Дұрыс жобаланған кабельдік желі компанияға жылдамдық, тұрақтылық және икемділік береді — әрі келесі 10-15 жыл бойы қайта құрудың қажеті болмайды.
