Cisco 116x платформасында төрт модель бар: ✅ Қосымша сақтау орны бар немесе жоқ нұсқалар ✅ LTE қосқышы бар немесе жоқ нұсқалар
Бұл маршрутизаторлар кішігірім филиалдар мен қашықтағы кеңселерге арналған ISR 1000 сериясындағы ең жоғары өнімділікті қамтамасыз етеді.
Кесте 1. Cisco 116x ISR үшін WAN интерфейс комбинациялары
WAN интерфейс комбинациясы
Сипаттама
1
1 мыс/SFP Ethernet порты + 1 мыс Ethernet порты
Cisco 116x ISR модельдері мен конфигурациялары

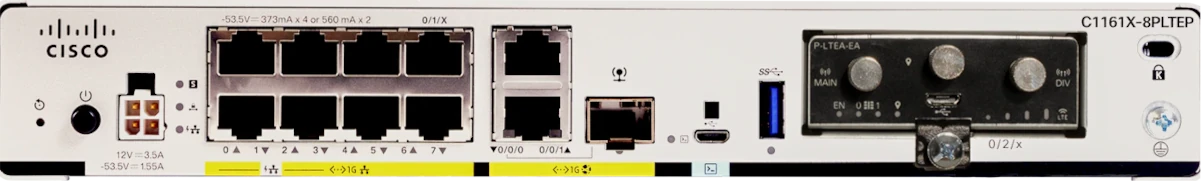

C1161X-8PLTEP
C1161X-8PLTEP платформасында сегіз Гигабиттік Ethernet LAN порты, бір Гигабиттік Ethernet WAN порты, бір Гигабиттік Ethernet WAN/SFP порты және бір алынбалы ұялы модуль бар. “X” символы қолданбаларды орналастыруға арналған 8 ГБ DRAM жадын білдіреді.
Cisco C1161X-8PLTEP ISR негізгі мүмкіндіктері мен артықшылықтары
● Жедел жады (DRAM) опциялары: 4 ГБ (4 ГБ флэш-жадпен) базалық модель және 8 ГБ (8 ГБ флэш-жадпен) қосымша қолданбаларды орналастыруға қабілетті модель
● Қолдау көрсетілетін минималды нұсқа: Cisco IOS XE 16.11.1
● Максималды шифрланған өткізу қабілеті (бір туннель, IMIX): 825 Мбит/с
● Интеграцияланған GE LAN порттары: 8 (мыс)
● Интеграцияланған GE WAN порттары: 1 GE WAN порты (мыс) және 1 GE combo порты (мыс/оптика)
● Интеграцияланған micro-USB консоль порты
● Type A USB 3.0 порты: Қолайлы сақтау үшін
● Қосымша PoE/PoE+ жаңартулары қолжетімді (8 GE LAN порттарында 4 PoE/2 PoE+)
● Қосымша жалғанбалы LTE USB модулі (CAT4)
● Қосымша жалғанбалы LTE технологиясы (CAT4, CAT6, CAT7, CAT18)
● Қосымша жалғанбалы 5G NSA модулі (17.9.2a нұсқасынан бастап қолжетімді)
● Қосымша жалғанбалы 5G SA модулі (17.12.1a нұсқасынан бастап қолжетімді)
Кесте 2. Cisco 116x ISR механикалық сипаттамалары
Мүмкіндік
C1161(X)-8P
C1161(X)-8PLTEP
Өлшемдері (Биіктік x Ені x Тереңдік)
1.65 x 10.80 x 7.85 дюйм
1.65 x 10.80 x 7.85 дюйм
Салмақ
3.48 фунт (1.58 кг)
3.74 фунт (1.70 кг)
Максималды қуат тұтыну(сыртқы қуат көзі шығынын қоспағанда)
20.1W
24.8W
Сыртқы қуат көзі
● AC кіріс кернеуі: 100-ден 240 VAC-қа дейін, 50-60 Гц ● Шығыс кернеуі: 12 VDC ● Максималды шығыс қуаты: 66W ● Қосымша PoE және PoE+ үшін 150W қуат көзі қажет ● PoE шығыс кернеуі: -53.5 VDC
● AC кіріс кернеуі: 100-ден 240 VAC-қа дейін, 50-60 Гц ● Шығыс кернеуі: 12 VDC ● Максималды шығыс қуаты: 66W ● Қосымша PoE және PoE+ үшін 150W қуат көзі қажет ● PoE шығыс кернеуі: -53.5 VDC
Жұмыс істеу шарттары
● Температура: 0°-ден 40°C-қа дейін теңіз деңгейінде, 40°C-тан бастап әр 1000 фут сайын 1°C төмендейді ● Биіктік: 0-ден 10 000 футқа дейін (0-ден 3048 м) ● Ылғалдылық: 5%-тен 85%-ке дейін (конденсацияланбайтын)
● Температура: 0°-ден 40°C-қа дейін теңіз деңгейінде, 40°C-тан бастап әр 1000 фут сайын 1°C төмендейді ● Биіктік: 0-ден 10 000 футқа дейін (0-ден 3048 м) ● Ылғалдылық: 5%-тен 85%-ке дейін (конденсацияланбайтын)
Жұмыс істемейтін шарттар
● Температура: -40°-тан +70°C-қа дейін (-40°-тан +158°F-қа дейін) ● Биіктік: 0-ден 15 000 футқа дейін (0-ден 4572 м) ● Ылғалдылық: 5%-тен 95%-ке дейін (конденсацияланбайтын)
● Температура: -40°-тан +70°C-қа дейін (-40°-тан +158°F-қа дейін) ● Биіктік: 0-ден 15 000 футқа дейін (0-ден 4572 м) ● Ылғалдылық: 5%-тен 95%-ке дейін (конденсацияланбайтын)
Cisco® 1000 сериялы біріктірілген сервис маршрутизаторлары (ISR 1000 сериясы) жылдар бойы кеңейіп, клиенттерге қажет икемділікті қамтамасыз етіп келеді. ISR 1000 сериясы маршрутизацияны, коммутаторларды, Wi-Fi, кіріктірілген қауіпсіздікті, сондай-ақ DSL және LTE uplink байланысын бір жеңіл әрі жоғары өнімді құрылғыда біріктіреді. Барлық Cisco ISR 1000 сериялы маршрутизаторларын дәстүрлі Cisco IOS® XE немесе контроллермен басқарылатын Cisco IOS XE SD-WAN бағдарламалық жасақтамасымен тез және сенімді түрде орнатуға болады. "Төлем жаса да, қажет кезде желі сыйымдылығын арттыр" икемді үлгісі арқылы сіз тек қажетті желілік қуатты сатып аласыз.
Негізгі мүмкіндіктер
● Өнеркәсіптік деңгейдегі аппараттық жабдық пен бай мүмкіндіктерге ие бағдарламалық жасақтама жоғары өнімді шағын кеңсе маршрутизаторларын жасайды. Шифрланған IMIX трафигі үшін 800 Мбит/с-қа дейін өткізу қабілеті.
● 5G uplink технологиясының соңғы буыны, оның ішінде қос тасымалдаушыны қолдау, тасымалдаушы агрегациясы және 5G SA.
● Жергілікті WebUI қолдаудан бастап, бұлтта орналастырылған және жергілікті SD-WAN контроллерлеріне дейінгі икемді желіні басқару шешімдері.
● Wi-Fi 6 қолдауы бар шағын форм-факторлы, желдеткішсіз, барлығы бір құрылғыда біріктірілген сымсыз байланыс.
● Кеңейтілген қауіпсіздік функциялары, соның ішінде қолданбаға бағытталған Enterprise Firewall, IPS/IDS, Advanced Malware Protection, URL сүзгілеу және Cisco Umbrella® Secure Internet Gateway (SIG) (Secure Access Service Edge [SASE]).
Қолдану салалары
Шағын кеңсе/үй кеңсесі (SOHO) құрылғысы — кәсіпорын деңгейіндегі мүмкіндіктермен
Маршрутизатор, коммутатор және жоғары жылдамдықты сымсыз қолжетімділік нүктесін бір шағын құрылғыға біріктіреді. VPN қолданатын басшылар үшін немесе шектеулі кеңістікте жоғары өнімділік қажет жерлер үшін өте қолайлы.
Әлем бойынша бірнеше сайтта бірдей желі қызметін қамтамасыз ету
Университет кампустарында, бөлшек сауда дүкендерінде, медициналық клиникаларда, қашықтағы кеңселерде және шағын филиалдарда маршрутизаторларды "қосу және жұмыс істеу" қағидаты бойынша орнатуға болады және оларды бірыңғай басқару жүйесі арқылы оңай басқаруға болады.
WAN қосылудың бірнеше нұсқалары
Тікелей интернетке қосылу, талшықты немесе мыс сымды кең жолақты байланыс, телефон желісі арқылы DSL қолжетімділігі немесе ұялы желі технологиясы сияқты көптеген нұсқалар сіздің бизнесіңізге сәйкес WAN қосылымын таңдауға мүмкіндік береді.
IP телефония
Cisco Unified Border Element (CUBE) сервері арқылы кәсіпорын IP желісінен қызмет провайдеріне дейін жоғары қауіпсіздік деңгейіндегі дауыстық байланыс. WAN байланысы үзіліп қалған жағдайда Cisco Unified Survivable Remote Site Telephony (SRST) арқылы бизнес тұрақтылығы мен резервтік шешімдерді қамтамасыз ету.
Желіні басқару шешімдері
Желіні басқару жүйелері әдетте желілік элементтерден деректер жинау үшін орталықтандырылған серверді пайдаланады. Бұл сервер жергілікті ортада, жеке деректер орталығында немесе бұлтта орналастырылуы мүмкін. Cisco компаниясы сіздің қажеттіліктеріңізге қарай таңдау жасау үшін желіні басқарудың кең ауқымды құралдарын ұсынады.
Cisco vManage (Контроллер режимі)
Cisco vManage — SD-WAN басқару жүйесі, ол маршрутизаторлар желісін қарапайым графикалық басқару тақтасы арқылы конфигурациялауға және басқаруға мүмкіндік береді.
Бұлтта орналастырылған vManage шешімі ресурстарды басқаруды жеңілдетіп, желінің шеткі құрылғыларын жылдам орналастыруға және конфигурациялауға мүмкіндік береді.
Жергілікті vManage шешімі қатаң реттеу саясатын қажет ететін немесе оқшауланған желілерді орналастыратын тұтынушыларға қолайлы.
Web User Interface (WebUI)
WebUI — бұл құрылғыны басқаруға арналған кіріктірілген графикалық интерфейс. Ол құрылғыны орнатуды жеңілдетеді, басқаруды оңайлатады және пайдаланушы тәжірибесін жақсартады.
✅ WebUI пайдалану үшін құрылғыға ешқандай лицензия орнатудың қажеті жоқ.
✅ CLI (командалық жол интерфейсі) бойынша арнайы білімсіз-ақ конфигурация жасап, құрылғыны бақылап, ақауларды жоюға болады.
Cisco Umbrella Қауіпсіздік Шешімі
Cisco Umbrella — бұл бұлт арқылы жеткізілетін қауіпсіздік қызметтерін бір шешімге біріктіретін икемді платформа. Ол құрылғыларды, қашықтағы пайдаланушыларды және таратылған орындарды қорғайды.
✅ Жылдам және тиімді қорғаныс – пайдаланушыларды бірнеше минут ішінде қорғауға мүмкіндік береді. ✅ Қауіпсіздік мүмкіндіктері: DNS деңгейіндегі қауіпсіздік, қауіпсіз веб-шлюз, брандмауэр, бұлттық қолжетімділікті қорғау, қауіп-қатерлерді талдау және Cisco SD-WAN интеграциясы.
Бағдарламалық қамтамасыз ету мүмкіндіктері
Cisco IOS XE жүйесі үнемі жаңартылып отырады. Толық мүмкіндіктер тізімі Cisco ISR 1000 Series Configuration Guide сайтында бар. Төменде Cisco ISR 1000 маршрутизаторларының негізгі мүмкіндіктері көрсетілген:
